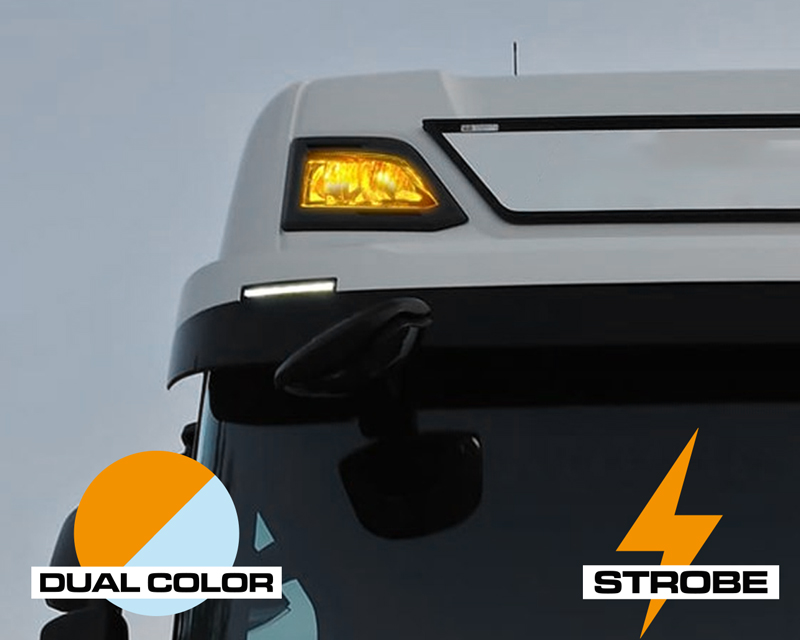

STROBE | DOUBLE COULEUR - LUMIÈRE DE FEU DE POSITION À LED ORANGE/BLANCHE - ADAPTÉ POUR SCANIA +2016

Carte de circuit imprimé LED spécialement développée pour les Skylights Scania +2016.

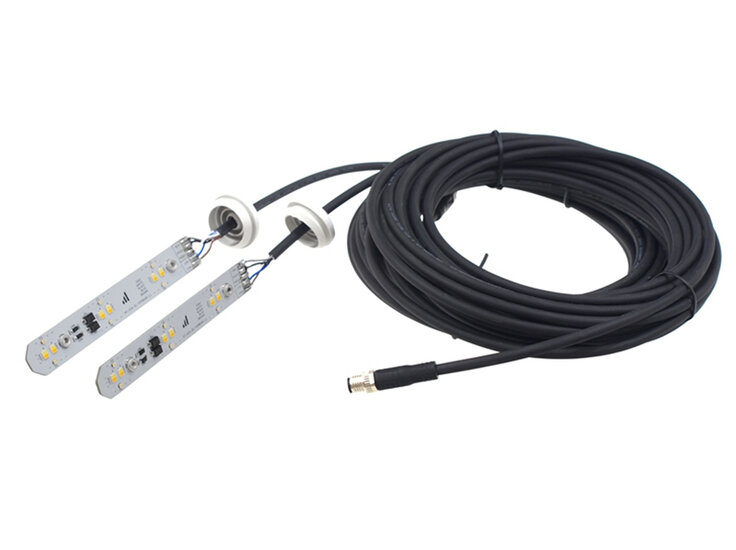

Le circuit imprimé LED est livré avec un câble de 6 mètres avec des connecteurs M8 qui peuvent être connectés au contrôleur inclus.
Le contrôleur gère les deux couleurs et les éteint automatiquement lorsque vous activez la lumière stroboscopique.
Le contrôleur lui-même a un fil de 3 mètres.

Le câble a 4 fils :
- Moins - Câble vert
- Plus pour feu de position blanc - Câble blanc
- Plus pour feu de position jaune - Câble jaune
- Plus pour lumière stroboscopique - Câble marron

Montage
L'installation dans les lampes est relativement facile
- Les lampes doivent être retirées des cadres dans lesquels elles sont montées.
- Utilisez le gabarit de perçage inclus au bas de la lampe
- Percez un trou de 20 mm et deux trous de 3,5 mm.
- Assurez-vous d'enlever tous les débris du forage.

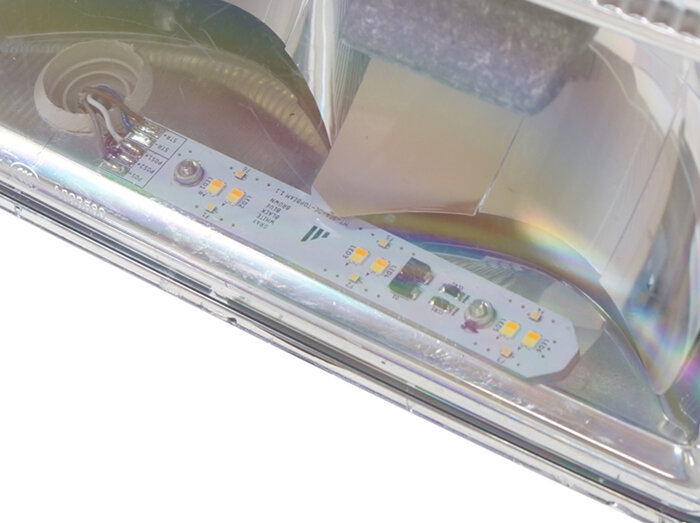

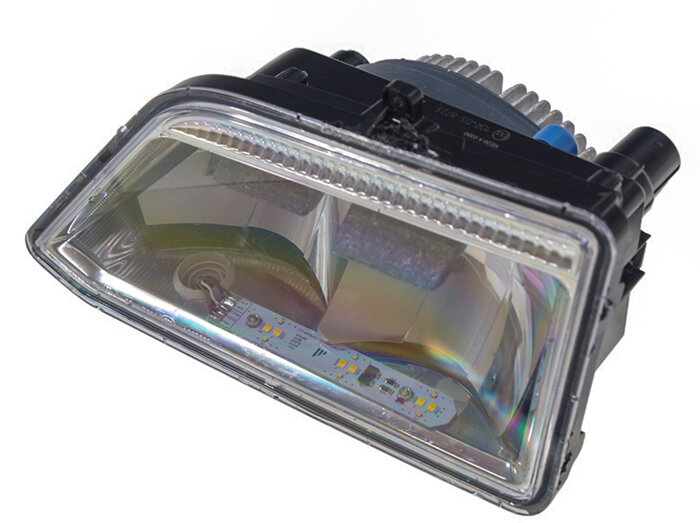

- La carte de circuit imprimé LED est insérée dans la lampe à travers le grand trou.
- Sur le circuit imprimé LED, il y a deux écrous à souder, qui sont utilisés pour fixer le circuit imprimé LED, à travers les deux petits trous avec les boulons M3 inclus.
- Assurez-vous d'ajouter de la colle à la tête des boulons, pour éviter les entrées d'eau.

Poussez le joint en caoutchouc vers le haut pour le fixer dans le trou. Il peut être avantageux de mettre de la graisse silicone dans le joint, pour éviter les infiltrations d'eau.
