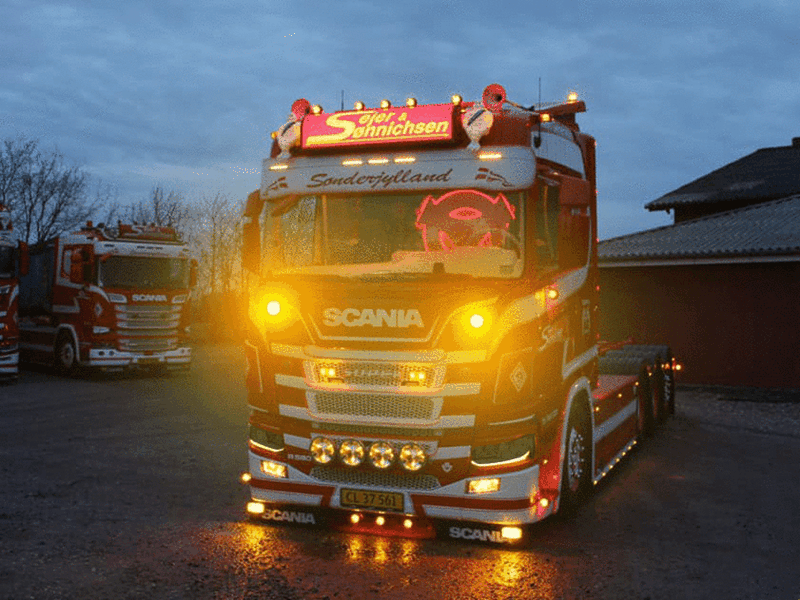

DUAL COLOR + FLASH - PROJECTEUR DE GRILLE DE FEU DE POSITION À LED - SCANIA 2023+

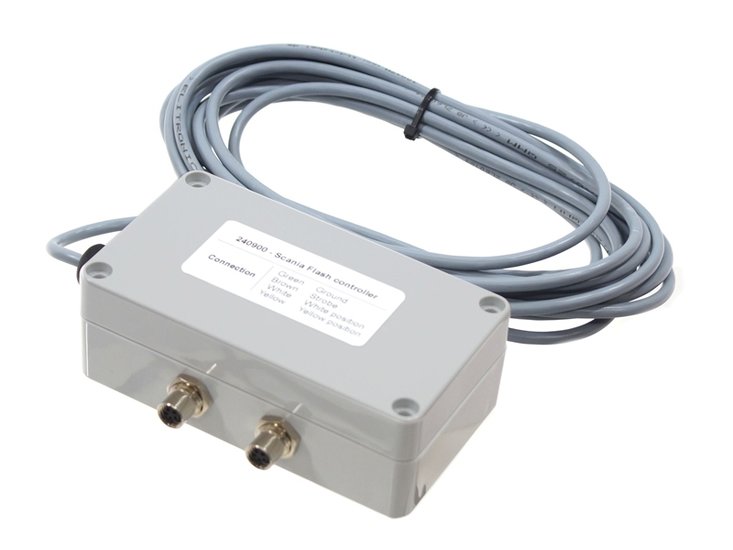

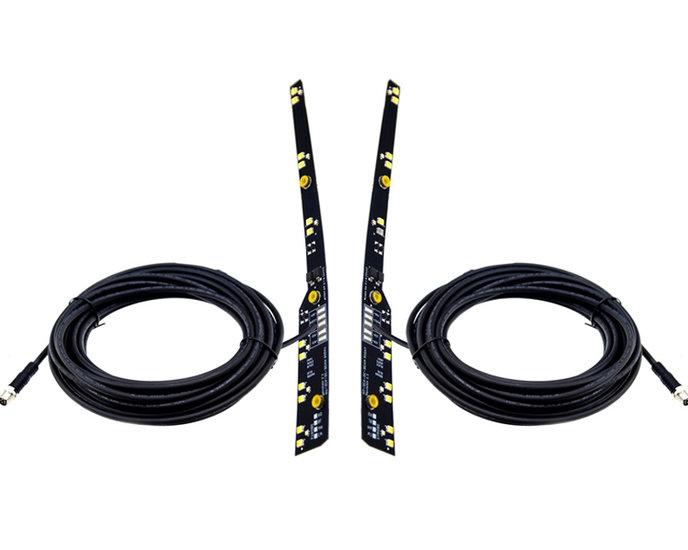

Il y a un cordon de 6 mètres sur la carte lumineuse avec des connecteurs M8 qui se connectent au contrôleur inclus. Le contrôleur contrôle les deux couleurs et éteint automatiquement le feu de position lorsque vous allumez la lumière stroboscopique. Le contrôleur a un câble de 3 mètres. Le câble a 4 fils :

Vert = Moins
Xénon-Blanc = Plus pour feu de position blanc
Jaune = Plus pour feu de position jaune
Marron  = Plus pour la lumière stroboscopique

Lorsqu'il est nécessaire de couper les câbles avec des connecteurs M8 lors de l'installation, il est donc important que ce joint soit étanche et que les couleurs des fils soient correctement reconnectées.

Montage:
La source lumineuse n'est pas facile à monter, et nécessite un soin extrême lors de l'ouverture de la lampe. Si vous n'êtes pas sûr, veuillez consulter un professionnel!

La plaque de refroidissement doit être retirée comme une vis, clipsée et collée. Il y a une fine impression flexible à l'intérieur de la lampe, que vous pouvez facilement couper. Évitez d'enfoncer la lame du couteau trop loin.

Lorsque le dissipateur thermique a été retiré, la source lumineuse doit être montée dans le haut de la lampe en perçant deux trous à travers lesquels le circuit imprimé est ensuite vissé. Un gabarit de perçage à cet effet est inclus.

Enfin, vous devez être très prudent lorsque vous refermez la lampe, pour éviter la pénétration d'eau et d'humidité dans la lampe.



Dépannage:
Avant de commencer
Vérifiez que toutes les pièces sont correctement connectées et que toutes les fiches sont complètement vissées.
!! Vous ne devez jamais connecter la carte LED directement au 24V, car sans contrôleur, le lampadaire s'éteindra.

Déterminez où se trouve l'erreur :
Si seulement 1 des cartes LED fonctionne, essayez d'échanger les sorties sur le contrôleur pour voir si la carte ou le contrôleur est défectueux.

Le contrôleur ne fonctionne pas :
Vérifiez le fusible dans le contrôleur.

Le PCB LED ne fonctionne pas :
Vérifiez que tous les fils sont connectés à l'émetteur.

Le feu de position ne fonctionne pas :
Vérifiez tous les fils. Si toutes les LED du feu de position tombent en panne, c'est probablement l'alimentation de la carte qui est défaillante.
Si seulement quelques LED échouent, la carte de circuit imprimé est défectueuse.

Le stroboscope ne fonctionne pas :
Vérifiez tous les fils. Si l'autre émetteur fonctionne, essayez de connecter l'émetteur défectueux à l'autre sortie. Si le flash ne se déclenche toujours pas, l'émetteur est défectueux.
